無塵室-配電工程

　　1、配電箱

　　a)一般材質為鐵板烤漆

　　b)形式有落地式及掛壁式

　　c)動力箱一般為落地式,照明箱一般為掛壁式

　　2、NFB(空氣開關)

　　a)以負載電流?1.25選擇AT值

　　b)參考AT值選擇AF值

　　c)參考AF值選擇IC值(NFB的等級)

　　3、MS(電磁開關)

　　a)用于控制馬達啟停,選擇與馬達相同的馬力數

　　b)25HP以上采用Y-Δ啟動器

　　4、照光式開關

　　a)配合MS使用,每個MS使用兩個照光式開關

　　b)按鈕開關直徑可選擇25mm或30mm

　　c)ON、OFF應選擇不同顏色

　　5、配電箱基本元件

　　a)交流電壓表VM功能為顯示供給的電壓值

　　b)電壓相序切換開關VS配合VM使用,可選擇欲顯示的相序電壓值

　　c)交流電流表AM功能為顯示供給的電流值

　　d)電流相序切換開關AS配合AM使用,可選擇欲顯示的相序電?流值

　　6、電線選擇

　　以負載額定電流值?1.25選擇合適的線徑及電線電纜種類(查載流量表)

　　7、電線管選擇

　　根據電線數量及線徑選擇合適的電線管徑及材質

　　自動控制工程

　　根據輸入輸出信號的點數及形式選擇控制方案及設備

　　無塵室氣流之流動無塵室的潔凈度往往受到氣流的影響，換言之，即人、機器隔間、建筑結構等所產生的塵埃之移動、擴散受到氣流的支配。

　　無塵室系利用HEPA、ULPA過濾空氣，其塵埃的收集率達99.97~99.99995%之多，因此經過此過濾器過濾的空氣可說十分干凈。然而無塵室內除了人以外，尚有機器等之發塵源，這些發生的塵埃一旦擴散，即無法保持潔凈空間，因此必須利用氣流將發生的塵埃迅速排出室外。

　　無塵室內的氣流是左右無塵室性能的重要因素，一般無塵室的氣流速度是選0.25~0.5m/s之間，此氣流速度屬微風區域，易受人、機器等的動作而干擾趨于混亂、雖提高風速可抑制此一擾亂之影響而保持潔凈度、但因風速的提高，將影響運轉成本的增加，所以應在滿足要求的潔凈度水準之時，能以最適當的風速供應，以達到適當的風速供應以達到經濟性效果。

　　另一方面欲達到無塵室潔凈度之穩定效果，均一氣流之保持亦為一重要因素，均一氣流若無法保持，表示風速有異，特別是在壁面，氣流會延著壁面發生渦流作用，此時要實現高潔凈度事實上很困難。

　　垂直層流式方向要保持均一氣流必須：(a)吹出面的風速不可有速度上的差異;(b)地板回風板吸入面之風速不可有速度上的差異。速度過低或過高(0.2m/s，0.7m/s)均有渦流之現象發生，而0.5m/s之速度，氣流則較均一，目前一般無塵室，其風速均取在0.25~0.5m/s之間。

　　影響無塵室的氣流因素很多，如制程設備、人員、無塵室組裝材、照明器具等，同時對于生產設備上方氣流的分流點，亦應列入考慮因素。

　　一般操作臺或生產設備等表面的氣流分流點，應設于無塵室空間與隔墻板間距2/3之處，如此可使作業人員工作時，氣流可從制程區內部流向作業區，而將微塵帶走;若分流點配置在制程區前方，將成為不當的氣流分流，此時大部分的氣流將流至制程區之后，作業員操作所引起的塵埃將被帶到設備后面，工作臺因而將受到污染，良率也勢必降低。

　　無塵室內的工作桌等障礙物，在相接處均會有渦流現象發生，相對地在其附近之潔凈度將會較差，在工作桌面鉆上回風孔，將使渦流現象減少最低;組裝材料之選擇是否恰當、設備布局是否完善，亦為氣流是否成為渦流現象之重要因素。

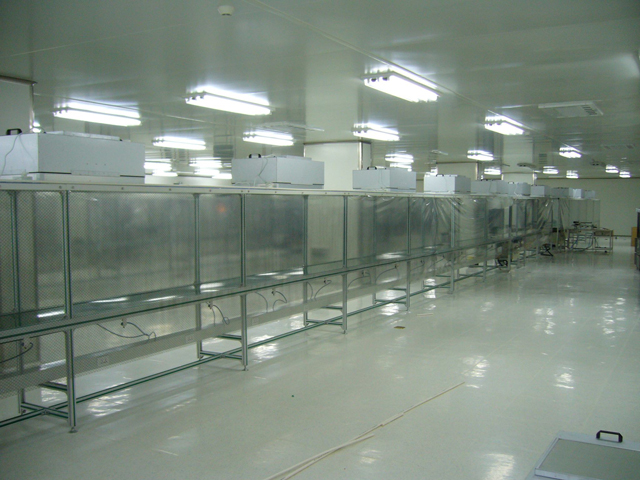

　　無塵室之構成

　　無塵室無塵室的構成是由下列各項系統所組成(在所組成的系統分子中是缺一不可的)，否則將無法構成一完整且品質良好的無塵室：

　　(1)天花板系統：

　　包括吊桿(Ceilingrod)、綱梁(I-Beam或U-Beam)、天花板格子梁(Ceilinggrid或Ceilingframe)。

　　(2)空調系統：

　　包括空氣艙、過濾器系統、風車等。

　　(3)隔墻板(Partitionalwall)：

　　包括窗戶、門。

　　(4)地板：

　　包括高架地板或防靜電舒美地板。

　　(5)照明器具：

　　包括日光燈、黃色燈管等。

　　無塵室之建筑主體構造，一般是用鋼筋或骨水泥，但無論是何種構造，必須滿足如下之條件：

　　A.不會因溫度變化與振動而發生裂痕;

　　B.不易產生微塵粒子，且很難附著粒子;

　　C.吸濕性小;

　　D.為了維持室內之濕度條件，熱絕緣性要高;
